Как выбрать электродный котел: нюансы отопления частного дома

Электронные котлы в особенности животрепещущи в сельской местности и пригородных домах, не имеющих доступа к газовым магистралям. Не считая того, при установке такового оборудования, не требуется согласование проекта установки с профильными службами, которое обходится дорого как с денежной точки зрения, так и с психической.

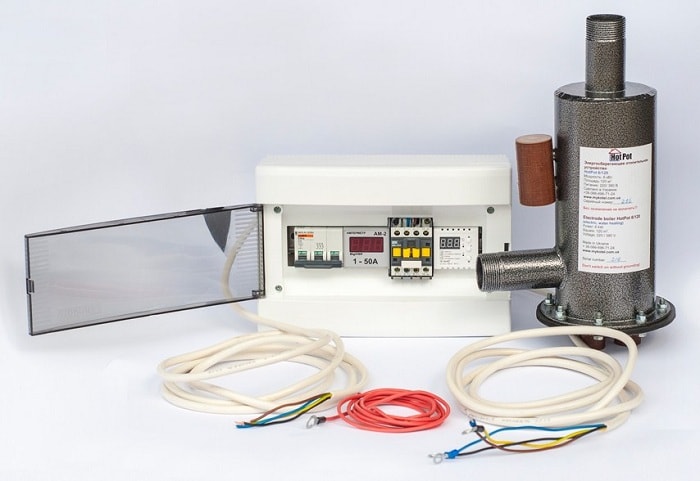

Электродный котел для отопления личного дома

Различительными особенностями электронных котлов является компактность и простота установки. Владея базисными познаниями в области электротехники и наименьшим набором инструмента, агрегат индукционного либо электродного типа можно сделать и установить без помощи других.

Содержание:

• Что такое электродный котел
• Устройство и механизм работы электродного котла
• Плюсы и минусы электродных котлов для отопления
• Обзор и цены на наилучшие марки электродных котлов
• Электродные котлы отопления отзывы хозяев
• Электродный котел своими руками чертежи

В данном обзоре рассматриваются устройство, механизм работы и конструктивные особенности электродных термических установок, приводятся отзывы юзеров, на практике оценивших плюсы и недочеты данного оборудования. Отдельный раздел посвящен короткому описанию более фаворитных моделей.

Что такое электродный котел

Механизм работы агрегата наглядно показывает узнаваемый многим кипятильник из 2-ух лезвий и 4 спичек. При подключении такового устройства к электросети, нагрев 1 л воды до 100 ⁰С происходит в течение нескольких минут.

Достигается такая интенсивность нагрева электродного котла благодаря явлению электролиза. Сущность процесса заключается в том, что меж 2-мя погруженными в раствор водянистого электролита электродами, при подключении наружного источника напряжения, начинается направленное движение заряженных частиц. Ионы, имеющие положительный заряд передвигаются к катоду, а частички с отрицательным зарядом притягивает анод.

Если на электроды подается переменное напряжение от бытовой электросети с частотой 50 Гц, в течение одной секунды изменение полярности происходит 50 раз, что тянет за собой периодическое изменение направления движения ионов. Вследствие завышенного сопротивления аква среды и внутреннего трения происходит преобразование кинетической энергии в термическую, что и вызывает насыщенный нагрев раствора электролита.

Так как вода в системах централизованного снабжения имеет не достаточно общего с незапятанной (Н₂О) и представляет собой раствор солей калия, кальция, магния и других частей, она полностью может считаться электролитом. Конкретный нагрев электролита (без контакта с поверхностью ТЭНа либо корпусом) именуется первичным.

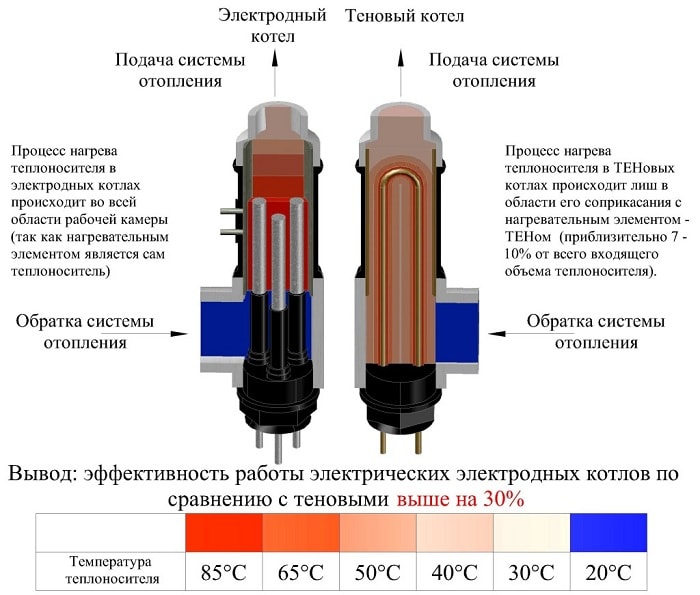

Принципное отличие электродных котлов от других электронных установок состоит в том, что нагрев теплоносителя происходит без контакта с нагревательным элементом.

Следует также отметить, что производительность агрегата конкретно связана с хим составом теплоносителя.

Устройство и механизм работы электродного котла

Так как механизм работы установки не отличается особенной сложностью, конструкция агрегатов максимально ординарна.

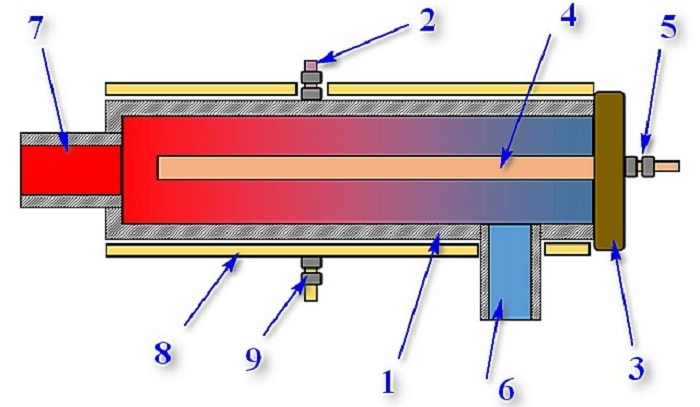

Электродный котел содержит в себе:

1. Корпус;
2. Клемму для подключения нулевого провода;
3. Основание;
4. Электрод;
5. Клемму для подключения фазового провода;
6. Входной патрубок;
7. Выходной патрубок;
8. Кожух;
9. Клемму для подключения заземления либо зануления.

В большинстве конструкций роль второго электрода играет корпус устройства1, присоединенный к нулевому проводу через клемму 2.

Емкость с одной стороны герметично закрыта основанием 3, в каком закреплен центральный электрод 4. Подача напряжения на стержень осуществляется фазовым проводом через клемму 5.

Подача теплоносителя осуществляется через входной патрубок 6, расположенный в нижней части агрегата. Подогретый теплоноситель поступает в отопительную магистраль через выходной патрубок 7, обычно, расположенный в верхней крышке изделия. Для установки арматуры оба патрубка имеют резьбовые наконечники.

Наружный кожух 8, имеет специальную клемму 9 для подключения провода заземления и служит доп защитой от поражения электронным током. Не считая этого, форма и полиамидное покрытие кожуха могут обеспечить симпатичный внешний облик всей установки.

Для увеличения продуктивности работы отопительной системы, перед входным патрубком устанавливается циркуляционный насос, обеспечивающий насыщенное прохождение жидкости через рабочую полость устройства.

Если для заслуги требуемого результата требуется мощность более 10 кВт, целенаправлено использовать электродный котел подключаемый к трехфазной электросети.

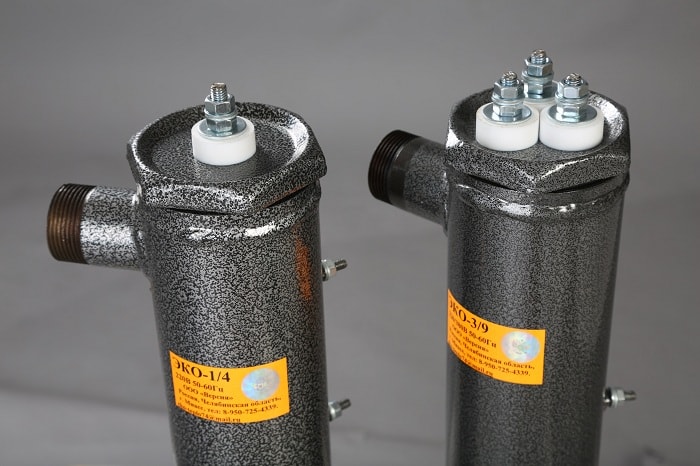

Механизм работы 3-х электродного агрегата не отличается от механизма работы обыденного котла, отличие заключается в числе стержней и их размещении. Каждый электрод соединяется с отдельной фазой через особые клеммы в нижней части установки. Размещаются стержни в верхушках правильного равностороннего треугольника, вписанного в окружность рабочего цилиндра. Для заземления устройства употребляется клемма на корпусе.

Так как в процессе использования электроды могут разрушаться, конструкция установки предугадывает их оперативную замену. Для этого нужно:

1. Слить теплоноситель из отопительной системы;
2. Отсоединить нижнюю крышку;
3. Поменять разрушенные электроды;
4. Установить нижнюю крышку на место и проверить плотность крепления;
5. Заполнить магистраль водянистым электролитом;
6. Возобновить подачу электроэнергии.

Преимуществом электродных установок будет то, что при отсутствии в системе теплоносителя не происходит разрушения деталей котла.

Системы управления

Так как конструкция самого котла не предугадывает никаких контролирующих частей, регулировка осуществляются при помощи наружных управляющих систем.

Простой блок состоит из 1-го термодатчика, устанавливаемого перед входным патрубком и отключающим подачу электроэнергии по достижению данной температуры. Более четкая регулировка осуществляется при помощи 2-ух термодатчиков, расположенных на входе и выходе.

Цена автоматической системы регулирования является более значимой составляющей цены электродного котла, которая может изменяться в достаточно широком спектре.

Плюсы и минусы электродных котлов для отопления

Невзирая на противоречивые отзывы хозяев, нельзя не отметить тривиальные достоинства электродных установок:

• Конструкция котла обеспечивает компактность и простоту подключения.
• Маленькие габаритные размеры позволяют использовать агрегаты в качестве доп либо запасных теплогенераторов, включаемых независимо от главного при необходимости.
• Для установки котла не требуются проект и согласование.
• При утечке теплоносителя устройство не выйдет из строя и может продолжать работу сразу после устранения проблем.
• Электродные котлы не восприимчивы к перепадам напряжения в электросети.
• Отсутствие вредных выбросов, и массивных электрических полей.

Список преимуществ вправду весом, но вместе с ними, необходимо подчеркнуть и некие конкретные недочеты:

• Применение электродных устройств не целенаправлено при наличии в отопительной системе радиаторов из стали либо чугуна. Эффективную работу могут обеспечить только биметаллические батареи и качественные радиаторы из алюминия, что значительно наращивает цена отопительного контура.
• Высочайшие требования к качеству и хим свойствам теплоносителя. Применяемая жидкость должна обеспечивать рациональные условия для электролиза.
• Установка электродного котла вероятна исключительно в замкнутый контур, что тянет за собой доп издержки на герметичную расширительную емкость, клапан аварийного сброса давления и воздухоотводчик.
• Наибольшая температура нагрева теплоносителя не должна превосходить 85⁰С.

Кропотливо проанализировав все недочеты агрегата, можно сделать вывод, что они все связаны с качеством и хим качествами теплоносителя.

Обзор и цены на наилучшие марки электродных котлов

В текущее время большей известностью пользуются несколько изготовителей электродных нагревательных устройств.

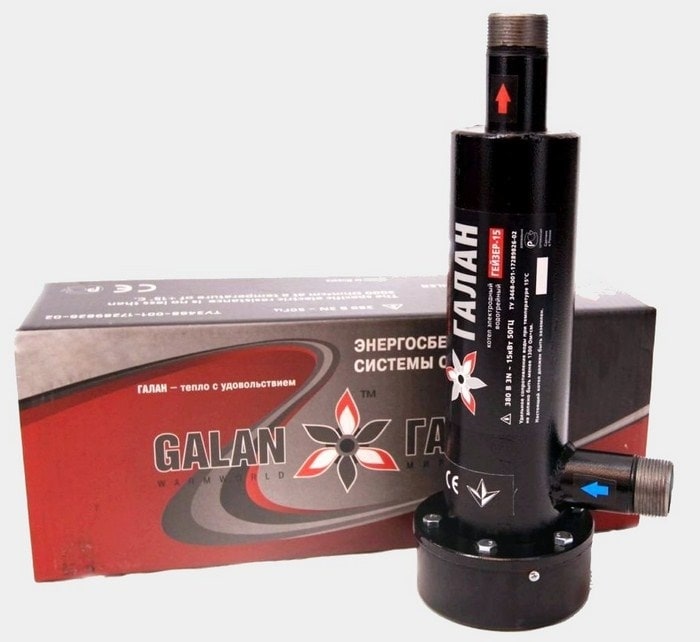

Галан

Изделия российского производственного предприятия «Галан» пользуются спросом не только лишь в РФ, да и на всей местности СНГ. Надежные и экономные агрегаты «Гейзер», «Вулкан» и «Очаг» отличаются малогабаритными габаритными размерами долгим сроком службы и симпатичным дизайном корпуса. Для отопления личного дома в большинстве случаев употребляется модификация «Очаг – 6», имеющая последующие технические свойства:

• Ток пусковой – 15 А;
• Номинальная мощность установки – 6 кВт;
• Масса без теплоносителя – 1,7 кг;
• Высота корпуса – 320 мм.

К плюсам электродного котла относятся доступная цена, простота монтажа и технического обслуживания. Для действенной длительной работы лучше установить стабилизатор напряжения и использовать в качестве теплоносителя особые жидкости.

Стоимость агрегата 4500 руб.

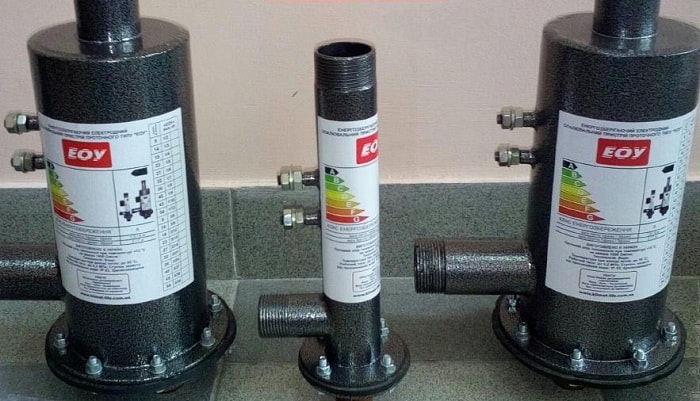

ЭОУ

Украинская компания предлагает электродные котлы, корпус которых делается из бесшовной металлической трубы с шириной стены 4–5 мм. Модельный ряд состоит из нагревателей мощью от 2 до 12 кВт, работающих от бытовой электросети и трехфазных моделей мощью до 125 кВт. Наибольшим спросом пользуются приборы, вырабатывающие от 3 до 6 кВт. Технические свойства:

• Номинальная мощность 3–6 кВт;
• Наибольшая отапливаемая площадь – 120 м²;
• Длина корпусного цилиндра – 185 мм;
• Масса – 7 кг.

В набор поставки входят система управления и циркуляционный насос. Стоимость электродного котла – 7500 руб.

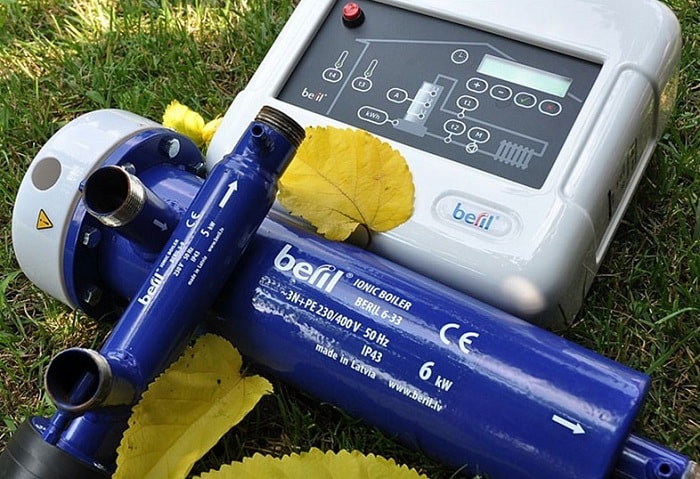

Берил

Изделия этого русского бренда автоматом берут во внимание состояние электролита в отопительном контуре и корректируют режим работы установки. Как и многие другие изготовители, компания выпускает приборы для однофазовой электросети с номинальной мощью от 2 до 10 кВт и для трехфазной сети, рассчитанные на 35 кВт. Отзывы покупателей электродных устройств свидетельствуют, что более нужной моделью является «Beril – 9», имеющая последующие технические свойства:

• Мощность установки – 9 кВт;
• Подключение – трехфазное;
• Наибольшая отапливаемая площадь – 250 м².

Изделие просто устанавливается в отопительный контур, а система управления обеспечивает возможность регулировки мощи в спектре от 2 до 9 кВт. Средняя стоимость агрегата – 8500 руб.

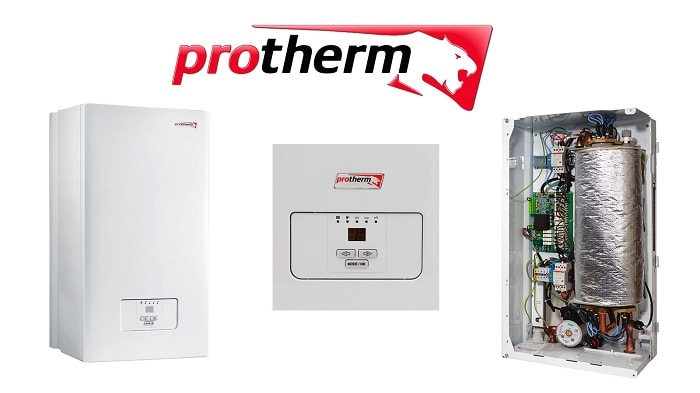

Protherm Скат 24 KR 13

Электродный котел зарекомендовал себя как неопасное, надежное и действенное устройство. Мощность установки – 24 кВт, базисная комплектация предугадывает наличие расширительного бака объемом 7 л и циркуляционного насоса. К естественным плюсам котла относятся:

• Широкий температурный спектр (вероятна настройка от 30 до 85 ⁰С);
• Изделие оборудовано системами безопасности от перегрева и плавного запуска;
• Предусмотрена четырехступная регулировка мощи.

Малая стоимость агрегата составляет 43 тыс. руб.

Ниже приводятся отзывы хозяев электродных систем, на практике оценивших достоинства и недочеты таких систем.

Электродные котлы для отопления личного дома отзывы хозяев

Так как отзывы юзеров играют в выборе котла далековато не последнюю роль, вот некие из них.

• Ознакомившись с отзывами об электродной установке «Галан Очаг 3», свидетельствующие о его малом энергопотреблении, качестве автоматики и доступной цены решил использовать это волшебство техники. Итог полностью удовлетворительный, в квартире тепло и комфортно. В качестве совета могу сказать последующее: непременно установите циркуляционный насос и останетесь довольны. Николай, г.Одесса.
• Площадь нашего дачного дома приблизительно 200 м², а вот с газом как-то не судьба пока. Зимой положение выручает котел «Обрий-15». Поначалу побаивался счета за электричество, но ничего сверхъестественного в квитанции не нашел, даже малость меньше чем со старенькым накопительным бойлером. За два года работы, как говорится, значительные недочеты не обнаружены. Дмитрий, г. Краснодар.
• Для двуэтажного дома с общей жилой площадью 140 м2 решил использовать электродный котел «Луч», мощью 15 кВт. Установка не вызвал никаких затруднений, пришлось только малость поколдовать с изготовлением теплоносителя, да и тут аннотация посодействовала. Тепла вырабатывается полностью достаточно, а потребление энергии, по сопоставлению с бойлером на 150 л, мало уменьшилось. Андрей, г. Днепропетровск.
• Установка в доме электродного котла ION-6 совсем изменила мое представление об отоплении в целом, никогда и не подозревал, что все быть может так просто и компактно. Площадь дома приблизительно 65 м2, высота потолка – 2,8 м и на все хватает этого устройства, который и котлом тяжело именовать, таковой малогабаритный. Что касается употребления электричества, в месяц накручивает 400–450 кВт, по-моему, полностью приемлемо. Федор Михайлович, Воронеж.

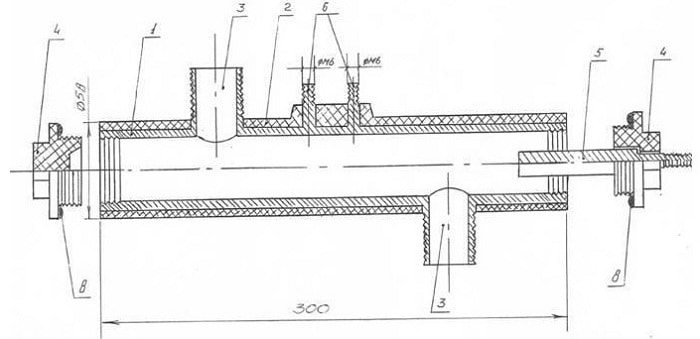

Электродный котел своими руками чертежи

До того как приступить к изготовлению следует учитывать, что львиная толика цены электродной установки приходится не на сам нагреватель, а на электрическую систему управления, насос, обеспечивающий циркуляцию теплоносителя и другие комплектующие, сделать которые в домашних критериях навряд ли получится. Ну а для тех, кто все таки решил испытать свои силы, ниже приведена пошаговая аннотация.

1. На один конец трубы навинчивается муфта, которая будет играть роль выходного патрубка.
2. С другого конца навинчивается тройник, обеспечивающий подачу теплоносителя.
3. Из крепкого текстолита либо другого диэлектрика делается затычка, обеспечивающая фиксацию электрода в середине. Для производства самого электрода можно использовать металлической прут поперечником 10-12 мм. После установки стержня затычка вкупе с электродом ввинчивается в тройник.
4. К трубе приваривается два болта М8, которые будут служить клеммами нулевого провода и заземления.
5. Через муфту и свободный конец тройника устройство подключается к отопительному контуру.

Повышенное внимание следует уделить уплотнению резьбовых соединений и устройству заземления.

Нынешние электродные котлы отопления отличаются простотой конструкции, надежностью и долгим сроком службы и полностью могут составить конкурентнсть твердотопливным и газовым котлам. Внедрение электричества дает возможность избежать как мучительной заготовки дров либо угля, так и устройства дымопроводов.
