Главные различия между УЗО и дифавтоматом: что нужно знать?

В текущее время существование населения земли без электроэнергии фактически нереально. Невзирая на это, в некоторых ситуациях, именно эта электроэнергия кроме полезности может не только лишь нанести вред здоровью, да и представляет собой реальную опасность жизни.

Конкретно для таких ситуаций и были разработаны особые приборы, такие как УЗО (устройство защитного отключения) и дифавтоматы (дифференциальный автомат). Эти устройства зарекомендовали себя как нужные и надежные заступники не только лишь проводки, да и жизни людей.

Узо и дифференциальные автоматы, различия меж которыми заключается в нескольких различиях, служат одной цели. Разглядим более пристально предназначение и область внедрения этих электротехнических устройств.

Зачем используются УЗО и дифавтоматы

Оба этих изделия служат для критического размыкания цепи при появлении критичной ситуации. Главным отличим этих устройств, будет то, что УЗО срабатывает только при появлении в цепи токов утечки, а дифференциальный автомат обеспечивает размыкание цепи в случае возникновения тока утечки, также при перегрузке проводки и маленьком замыкании.

Судя по многофункциональным способностям можно прийти к выводу, что УЗО устанавливается для защиты от поражения человека током, также для предотвращения перегрева и оплавления проводки. Если появляется перегрузка либо куцее замыкание этот устройство не сработает, как следует, его защитные способности очень условны.

Применение же дифавтомата, кроме дублирования способностей, защищает проводку от перегрузок и КЗ. Таким образом, установка дифференциального автомата позволяет предохранить провода от всех рисков, в то время как самостоятельное внедрение УЗО не целенаправлено.

Вот поэтому более всераспространенным методом защиты Электра сетей является совместное внедрение этих аппаратов. Невзирая на внешнюю схожесть, по подходящим надписям и другим особенностям полностью реально найти какой конкретно устройство употребляется.

Надпись на корпусе устройства

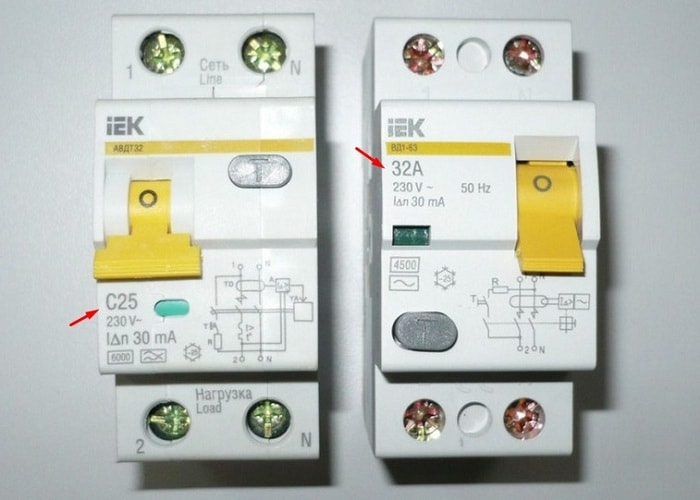

Хотя, как говорилось выше, приборы зрительно идентичны, по надписям на корпусе можно без заморочек найти тип. На УЗО первыми пишутся числа, к примеру 16А. Такая надпись свидетельствует, что это УЗО, с предусмотренным хорошим током 16А.

Если на маркировке поначалу написана буковка, к примеру, С16 это значит, что вы имеете дело с дифференциальным автоматом. В этом случае буковкой обозначаются тип и характеристики электрического и термического прерывателей, а цифра 16 гласит о том, что номинальный ток составляет 16А.

Не считая этого их разницу можно найти по специальной маркировке на корпусе.

По маркировке номинального тока

На любом электротехническом аппарате непременно указываются характеристики номинальной силы тока.

Для УЗО эта цифра ставится перед буковкой, а для дифференциального автомата – на втором месте, после буквенного значения, обозначающего тип электрического и термического прерывателей. Не считая этого, чтоб внести определенную ясность в этот вопрос, некие изготовители способом штамповки указывают тип изделия, хотя встречается такая маркировка далековато редко, и особо рассчитывать на нее не стоит.

Изображения устройств на электронной схеме

На корпусе как исполнительного, так и защитного элемента всегда находится принципная схема. В рассматриваемом случае эти схемы очень идентичны, но все таки имеют определенные различия. Кроме общих главных частей устройств, на дифавтомате схематически показаны электрический и термический прерыватель, созданные для защиты от недлинного замыкания и перегрузки. Таким образом, если на схеме отсутствуют эти прерыватели, перед вами, без всякого сомнения, УЗО.

Кроме обозначенных, есть и некие другие отличия, заслуживающие внимания.

Другие различия

• По цены, зависимо от бренда, высококачественный дифференциальный автомат приблизительно равноценен связке УЗО и автомат. В этом вопросе, если даже и существует разница, она не принципна.
• По размерам, дифавтомат несколько более компактно, но снова же отличие в размерах не имеет стратегического значения.
• По методу подключения дать определенную рекомендацию фактически нереально. Подобрать эффективную защитную систему можно только с учетом определенных требований и критерий эксплуатации проводки. Но, с уверенностью можно сказать, что исходя из убеждений ремонтопригодности применение УЗО в комплекте с автоматическим выключателем прибыльнее, так как при выходе из строя достаточно подмены 1-го элемента, а вот дифавтомат придется поменять на сто процентов.

С учетом выше изложенного, УЗО и дифференциальные автоматы, отличие меж которыми сейчас явны. Их можно отлично использовать зависимо от требований к системе, критерий внедрения и денежных способностей. При правильном расчете и выборе характеристик существенную разницу меж дифавтоматом и связкой УЗО с автоматом фактически не отыскать.
