Кран Маевского: принцип работы, устройство и монтаж в систему отопления
Эффективность любой замкнутой гидравлической системы значительно снижается при образовании воздушных пробок. Особенно актуальна эта проблема для отопительных систем с принудительной циркуляцией теплоносителя. Кран Маевского — простое и надежное устройство, позволяющее быстро удалить воздух из системы и восстановить ее работоспособность.
Что такое кран Маевского и его назначение
Кран Маевского (воздухоотводчик) — это игольчатый клапан, предназначенный для ручного удаления воздушных пробок из отопительных систем. Устройство было изобретено в 1930-х годах советским инженером Ч.Б. Маевским и с тех пор широко применяется в системах отопления и горячего водоснабжения.
Основные функции крана Маевского:
- Удаление воздушных пробок из радиаторов и трубопроводов
- Восстановление нормальной циркуляции теплоносителя
- Предотвращение коррозии внутренних поверхностей системы
- Устранение шумов в трубах, вызванных наличием воздуха
- Повышение эффективности работы отопительной системы
Примечание: В современных системах отопления краны Маевского устанавливаются на всех радиаторах, а также в верхних точках трубопроводов, где возможно скопление воздуха.
Причины появления воздуха в системе отопления
Воздушные пробки в отопительной системе могут образовываться по нескольким причинам:
- Первичное заполнение системы - при монтаже нового отопительного контура
- Ремонтные работы - после слива и повторного заполнения системы теплоносителем
- Замена оборудования - установка новых радиаторов или участков трубопровода
- Разгерметизация - подсос воздуха через неплотные соединения
- Естественные процессы - выделение воздуха из теплоносителя при нагреве
- Коррозия металлов - химические реакции с выделением кислорода
- Неправильный монтаж - ошибки в проектировании и установке системы
Важно! Воздушные пробки не только снижают эффективность отопления, но и могут привести к гидроударам — резким скачкам давления, способным повредить элементы системы.
Типы кранов Маевского и их устройство

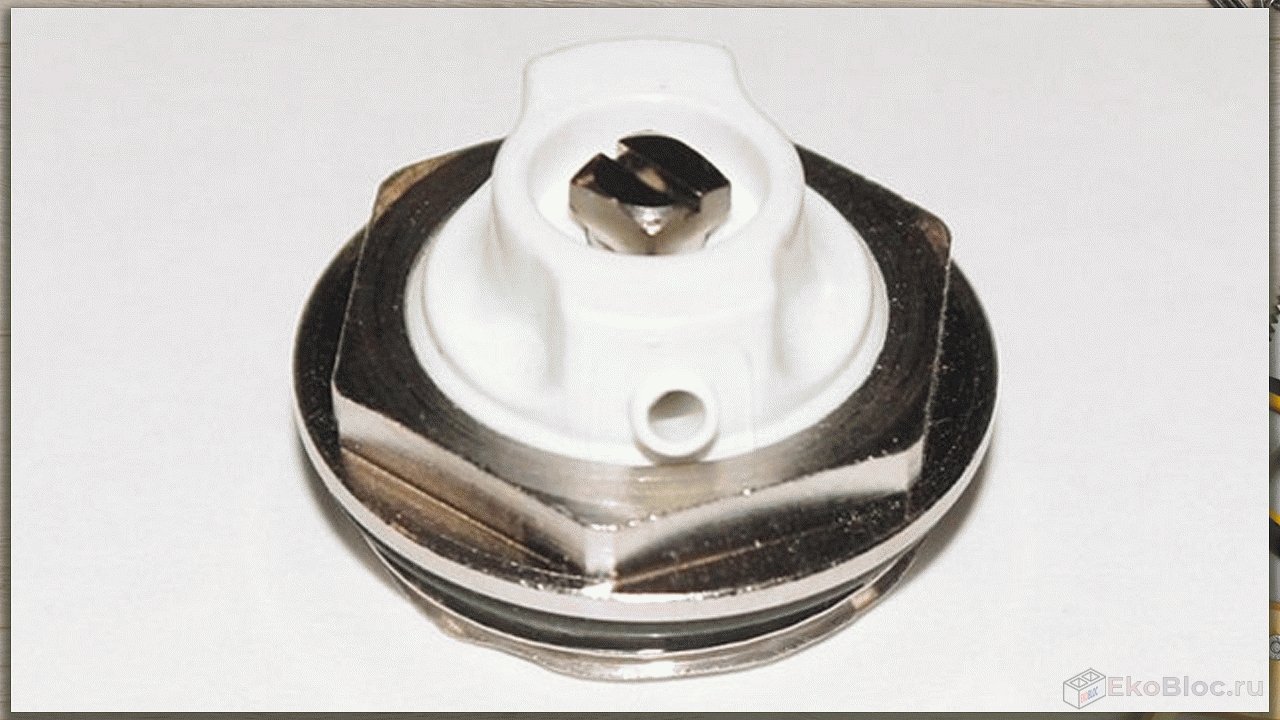

Ручной кран Маевского

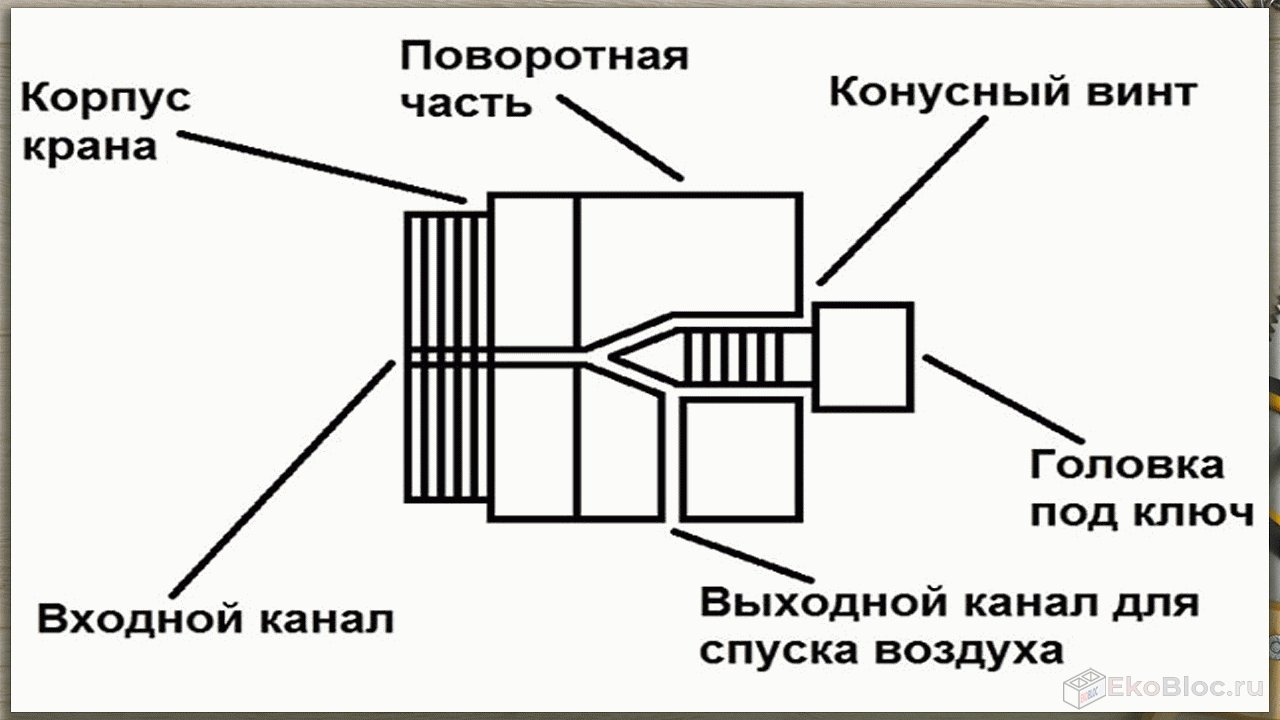

Конструкция:
- Корпус с входным и выходным каналами
- Конусный запорный винт
- Поворотный механизм
- Уплотнительные элементы
Принцип работы:
При повороте винта открывается канал для выхода воздуха. После удаления пробки винт закручивается обратно, герметизируя систему.
Материалы:
- Латунь (наиболее распространенный вариант)
- Нержавеющая сталь
- Чугун
- Термостойкие пластики

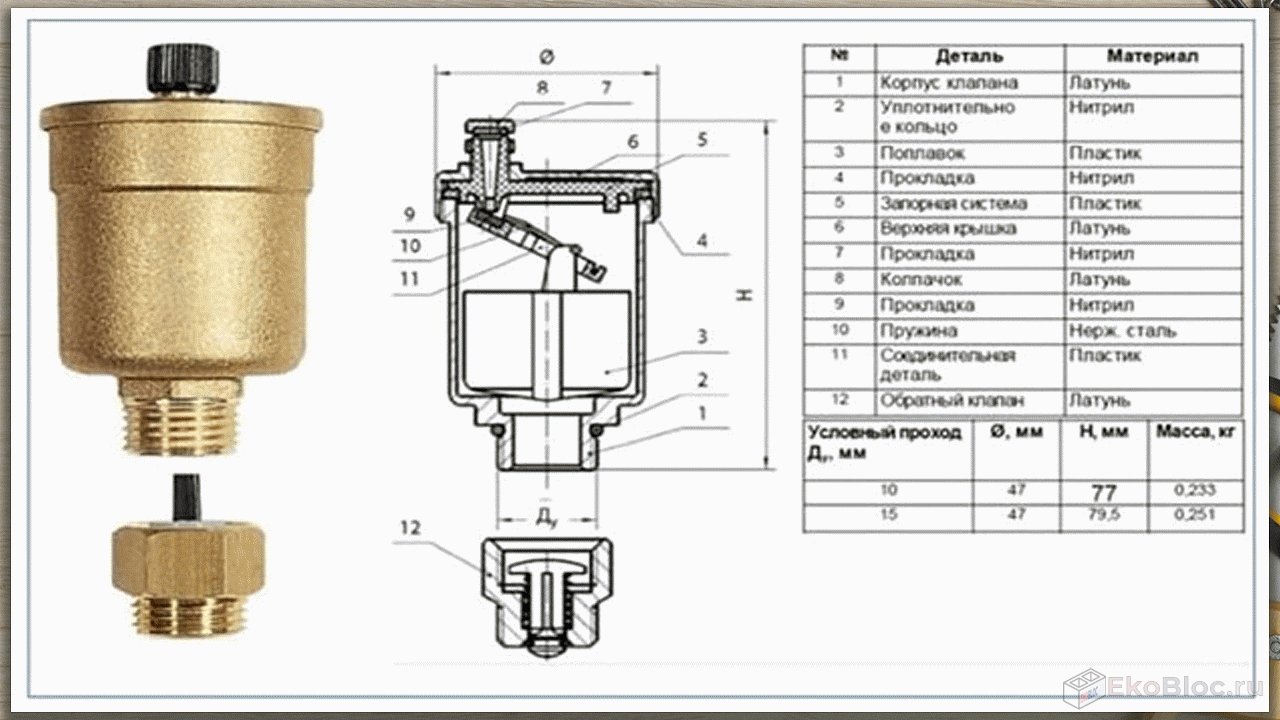

Автоматический воздухоотводчик
Конструкция:
- Корпус с камерой
- Поплавковый механизм
- Игольчатый клапан
- Запорная пружина
- Уплотнительные элементы
Принцип работы:
При скоплении воздуха поплавок опускается, открывая клапан для стравливания. Когда воздух выходит, поплавок поднимается и закрывает клапан.
Разновидности:
- Прямые (универсальные)
- Угловые (для труднодоступных мест)
- Радиаторные (специально для батарей)
Установка крана Маевского в систему отопления
Общие правила монтажа

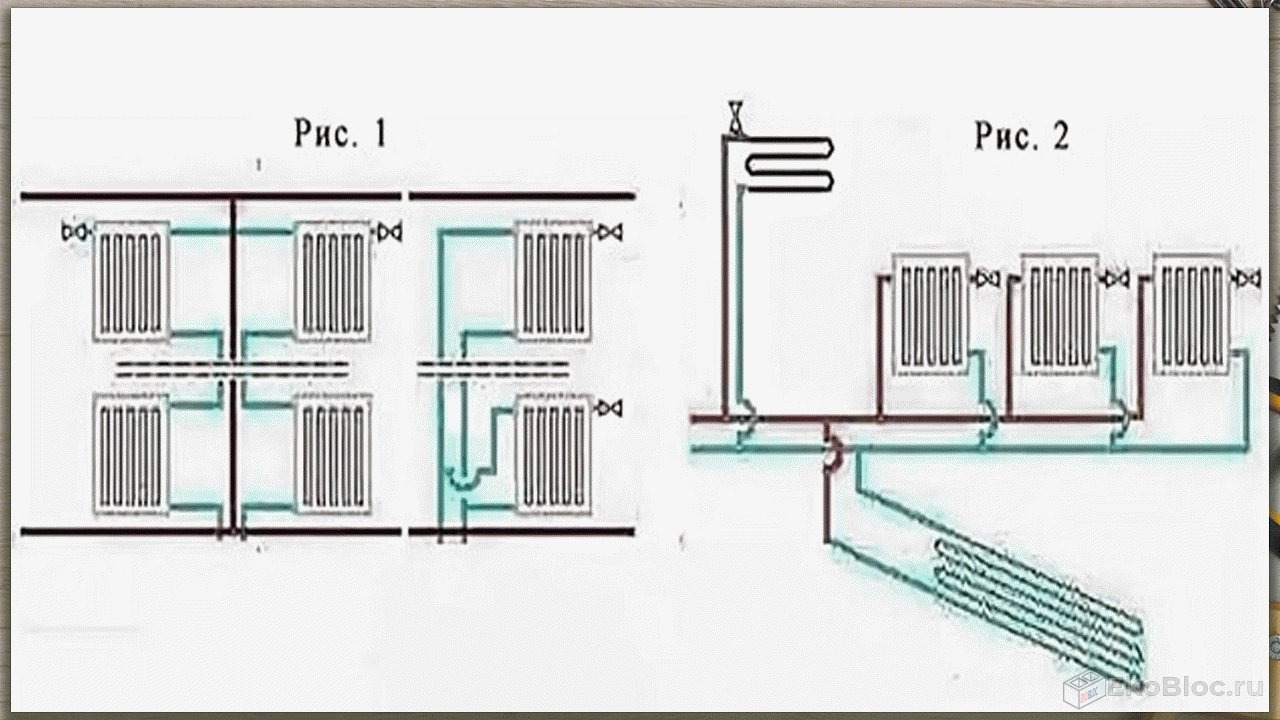

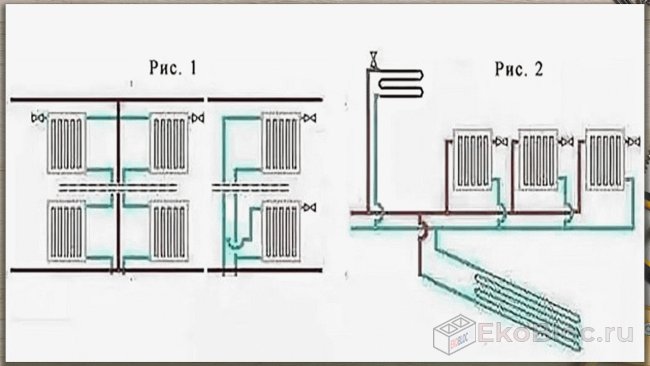

Кран Маевского устанавливается в верхних точках системы, где наиболее вероятно скопление воздуха:
- На всех радиаторах отопления
- В верхних точках стояков
- На изгибах трубопроводов
- На коллекторах теплых полов
- На полотенцесушителях

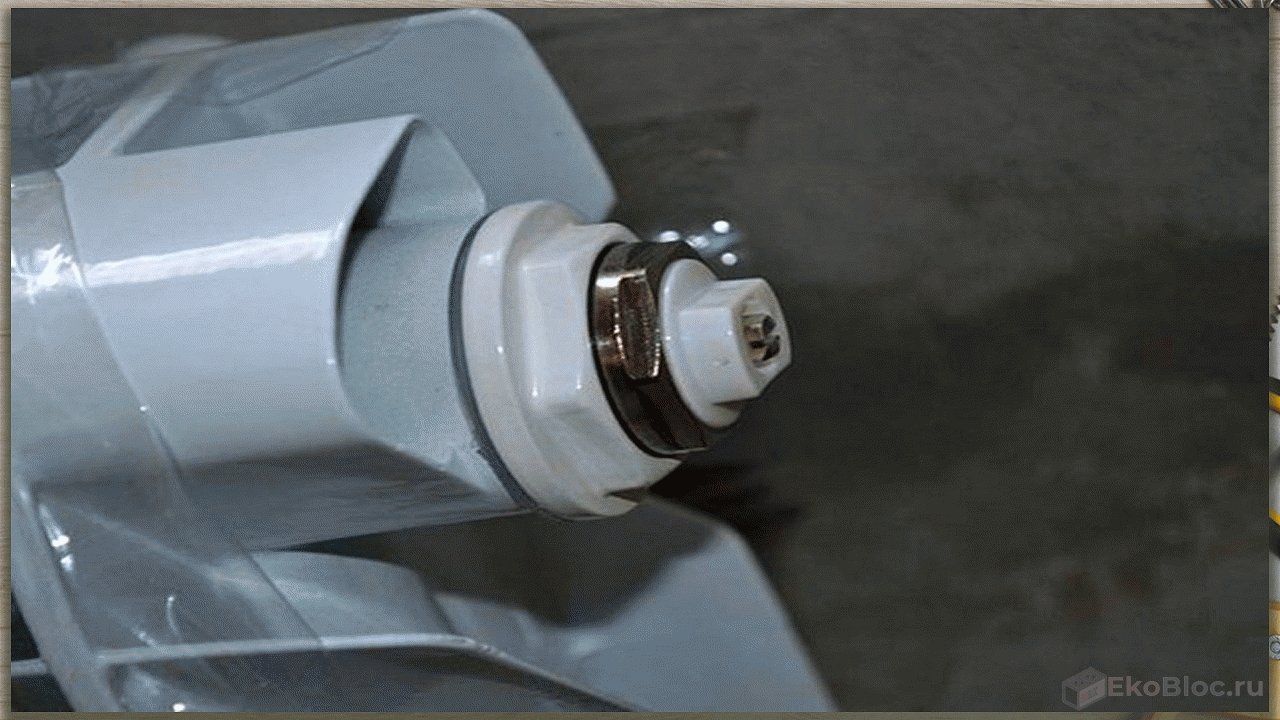

Установка на современные радиаторы

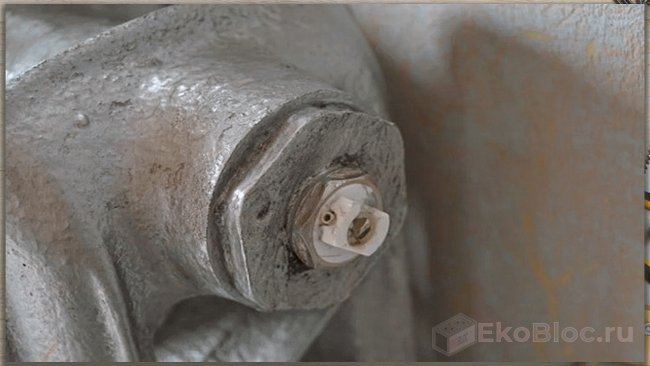

Монтаж на чугунные батареи
Для установки на старые чугунные радиаторы потребуется:
- Просверлить отверстие в верхней заглушке
- Нарезать резьбу соответствующего диаметра
- Установить кран с использованием уплотнителя
- Либо заменить заглушку на специальную с готовым отверстием
Установка на полотенцесушитель
Совет: Для полотенцесушителей лучше использовать автоматические воздухоотводчики, так как они чаще подвергаются завоздушиванию.
- Перекройте подачу воды к полотенцесушителю
- Установите тройник на верхний патрубок
- Смонтируйте кран Маевского на свободный отвод тройника
- Восстановите подачу воды
- Стравите воздух из системы
Альтернативные способы удаления воздуха
Если установка крана Маевского невозможна, можно использовать другие методы:
| Способ | Принцип действия | Недостатки |
|---|---|---|
| Водозаборный кран | Слив воды до удаления воздушной пробки | Большой расход теплоносителя |
| Ослабление заглушки | Частичное откручивание пробки радиатора | Риск протечки и ожогов |
| Расширительный бак | Естественный выход воздуха через бак | Только для самотечных систем |
Внимание! Альтернативные методы менее эффективны и безопасны по сравнению с краном Маевского.
Как правильно выбрать кран Маевского
При выборе крана Маевского учитывайте следующие параметры:
- Тип радиатора - современный, чугунный, дизайн-радиатор
- Диаметр подключения - стандартно 1/2" или 3/4"
- Материал корпуса - латунь лучше силумина
- Тип управления - ручной или автоматический
- Способ открытия - ключ, отвертка или рукоятка
- Рабочее давление - должно соответствовать системе
- Температурный режим - обычно до 120-150°C
Рекомендация: Для квартир с центральным отоплением выбирайте латунные краны с рабочим давлением не менее 15 атм.
Правила эксплуатации крана Маевского

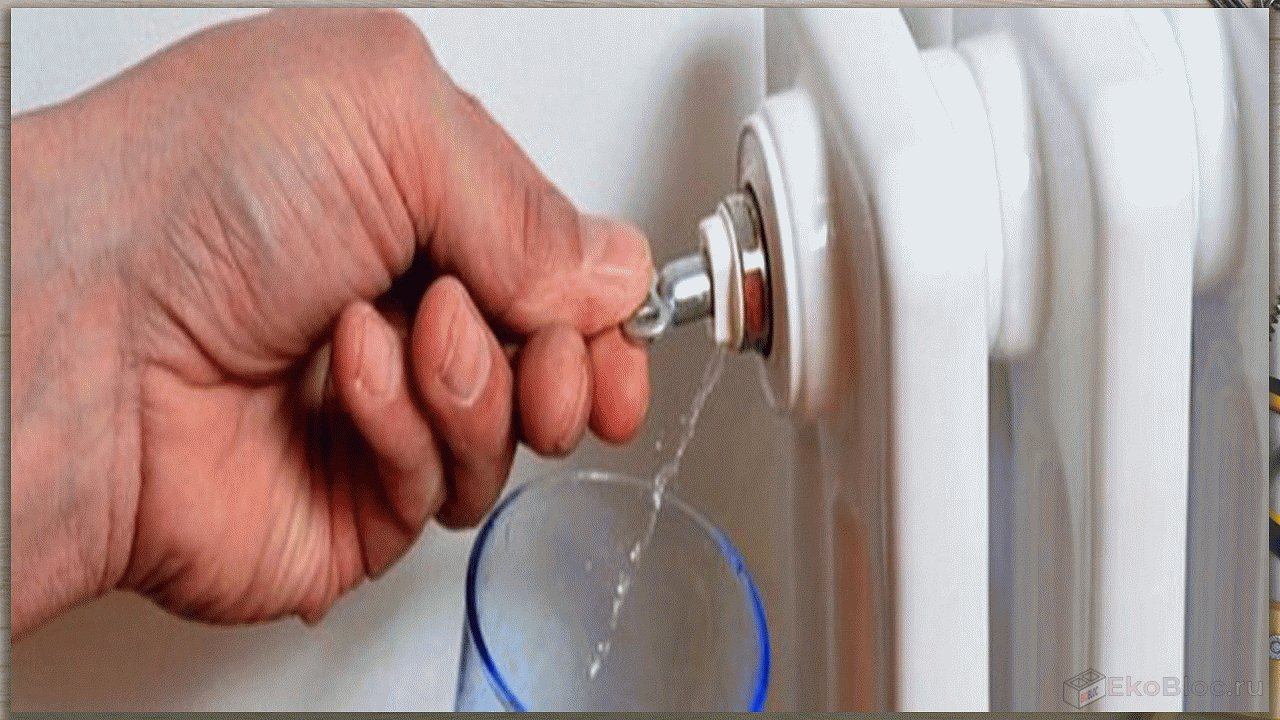

Для безопасного и эффективного удаления воздуха:
- Подготовьте емкость для сбора воды и тряпку
- Поверните винт против часовой стрелки на 1-2 оборота
- Дождитесь выхода воздуха (характерное шипение)
- Когда пойдет равномерная струя воды, закройте кран
- Проверьте температуру радиатора после процедуры
Меры предосторожности:
- Не откручивайте винт полностью - возможен сильный выброс горячей воды
- Не оставляйте кран открытым надолго
- Не применяйте чрезмерное усилие при открытии/закрытии
- В системах с антифризом соблюдайте осторожность - жидкость может быть токсична
Заключение или вывод
Кран Маевского — простое, но крайне полезное устройство для поддержания эффективной работы отопительной системы. Правильно подобранный и установленный воздухоотводчик поможет:
- Избежать завоздушивания радиаторов
- Предотвратить коррозию элементов системы
- Обеспечить равномерный прогрев всех помещений
- Устранить шумы в трубах
- Продлить срок службы отопительного оборудования
Установка кранов Маевского на все радиаторы и проблемные участки трубопровода — разумное решение для любой системы отопления, которое окупится повышением комфорта и снижением затрат на энергоносители.
