Как сделать дефлектор на дымопровод: изготовление, монтаж и чертежи

Если не будет достаточной тяги, работа печи не будет настоящей, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтоб полностью обеспечить нормальную тягу, необходимо, чтоб приток воздуха был достаточным, а газовый вывод осуществлялся впору, для этого нужен дефлектор на дымопровод. Правильно спроектированные и высококачественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу хоть какой печи.

На продуктивность работы печи и обеспечение обычной тяги оказывают влияние такие причины как: изменение погодных критерий (ветер, пурга, различного рода осадки), наличие мусора, который часто попадает конкретно в дымопровод и заштыбовывает его.

Для обеспечения обычной работы трубы, в какой отсутствует наддув, нужен высококачественный дымопровод, который способен обеспечить своевременный и постоянный вывод товаров сжигания. Если же рассматриваемый вариант неосуществим по любым причинам, наличие такового механизма как дефлектор дымовой трубы – хороший ассистент в данном деле. Давайте подробнее разглядим тему – как сделать дефлектор на дымопровод своими руками: аннотация и чертежи.

Из-за чего дымится труба дымопровода?

Дефлектор это приспособление на трубу дымопровода, внедрение которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если гласить проще, то это очень обычное, но в то же время высокоэффективное устройство защиты дымопровода от различного рода сора, осадков и т.д.

Специалисты говорят, что для роста КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтоб он работал отлично, правильно и без заморочек, нужно, чтоб сам дымопровод был установлен, как положено (подходящая высота конструкции, ее размещение, правильно выбранное сечение и т.д.).

Часто бывает так, что труба дымопровода начинает дымиться, и чтоб эту делему убрать, для начала необходимо узнать, каковы предпосылки такового поведения конструкции. Итак, первой предпосылкой является усиление скорости и мощи воздушных потоков из-за сильного, порывистого ветра. В этом случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

2-ая причина заключается в некорректно избранном поперечнике дымопровода (ранее упоминалось о значимости этого фактора). В случае если поперечник окажется очень небольшим, дыму не будет хватать места для обычного выхода из трубы.

Задымление будет постоянным процессом и в том случае, если сам дымопровод некорректно размещен на крыше (как оказалось, даже такие, казалось бы, малозначительные детали, могут воздействовать на продуктивность работы конструкции).

Разновидности дефлекторов на трубу дымопровода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы методом анализа имеющихся видов.

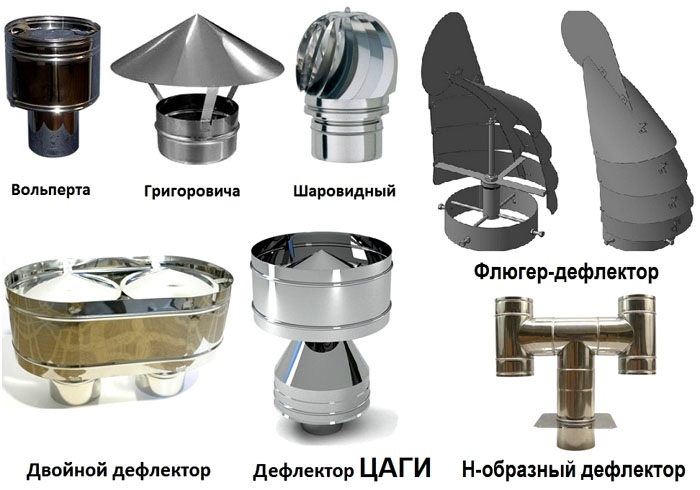

По конструкции различаются некоторое количество видов рассматриваемого устройства:

• «Вольпер» (имеет достаточно ординарную конструкцию и круглую форму)
• дефлектор на дымопровод Григоровича (по виду припоминает беседку)
• шаровидный (заглавие гласит само за себя)
• дефлектор н-образного типа
• «Шенард» (выпускается в форме звезды)
• ЦАГИ
• Двойной

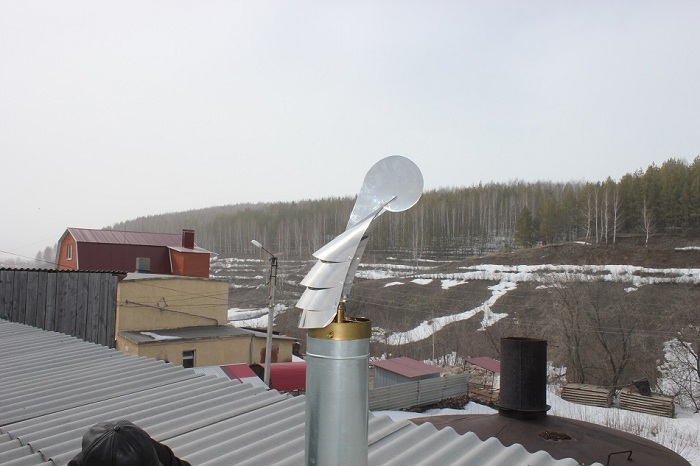

• «Дефлектор-Флюгер»

Чертежи, размеры и характеристики

Любой из имеющихся видов имеет свои характеристики и способы производства. Для того чтоб разобраться в конструкциях и параметрах такового устройства, разглядим несколько из них, также выясним, как сделать дефлектор на дымопровод своими руками используя чертежи.

Дефлектор на трубу дымопровода Григоровича: данный вид отличается простотой конструкцией и высочайшей продуктивностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превосходить 1.9 d. При изготовлении стоит также направить внимание и на кропотливо подобранную ширину диффузора, в этом случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d значит избранный поперечник дымопровода, поточнее, его канала).

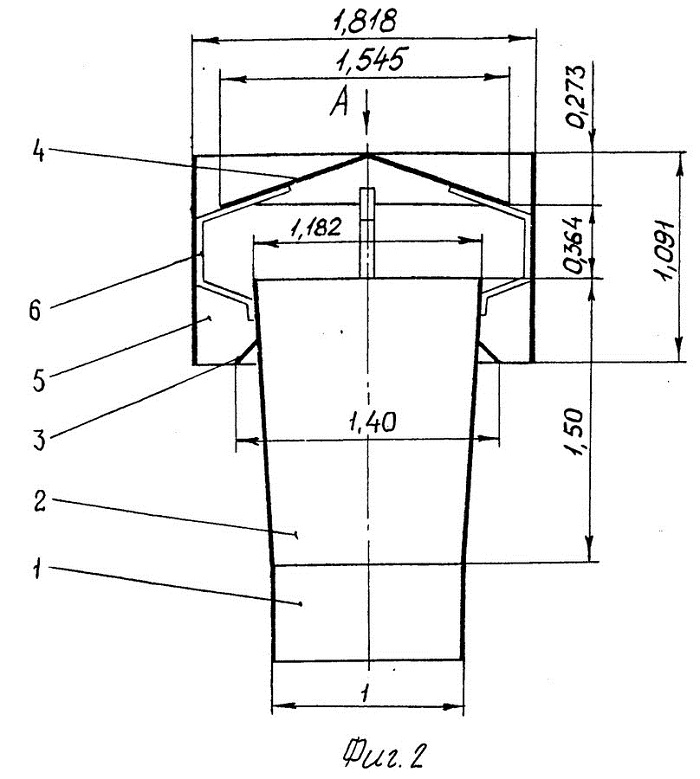

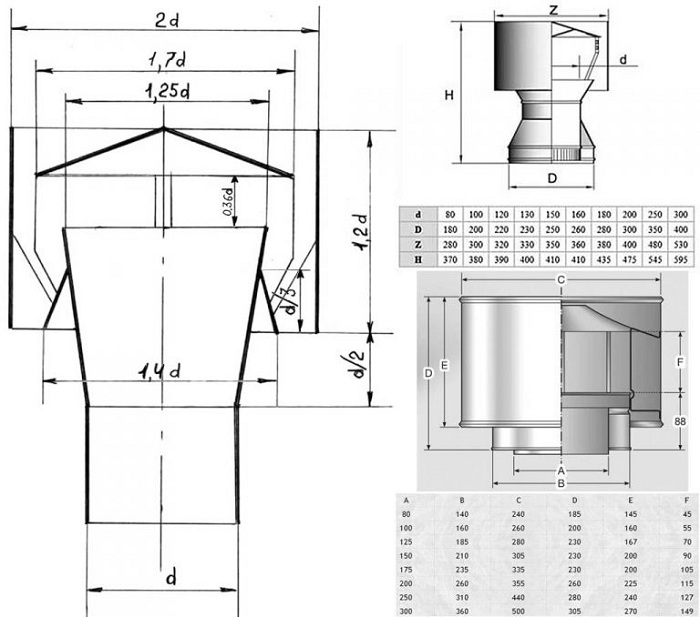

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно избранный размер диффузора (поточнее, широкой его части). Равен данный параметр 1.25 d, так как тут нужно изготовка кольца, необходимо знать его размеры (высота 1.3 d, поперечник, при таковой высоте должен быть равен 2.5 d). Так как в данной конструкции находится деталь в виде зонтика, ее характеристики также должны быть рассчитаны точно – ширина детали 1.8 d.

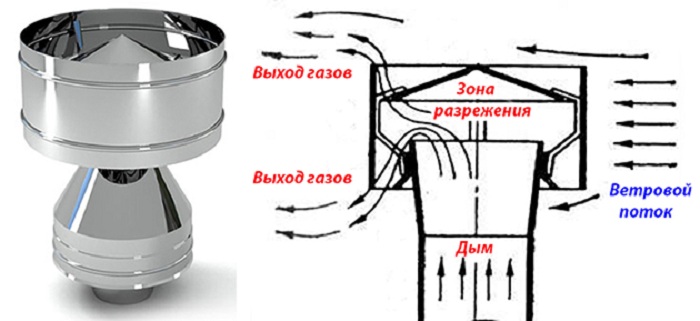

Механизм работы и устройство дефлектора на дымопровод

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, необходимо, сначала, выяснить его устройство, чертежи и осознать принцип его работы. Итак, такие устройства, невзирая на их множественные разновидности, состоят из главных 3-х частей: диффузор, цилиндр и, конкретно, колпак. Не следует забывать и о, казалось бы, малозначительной, но по сути, принципиальной составляющей дефлектора – отбои кольцевого типа.

Невзирая на обилие видов дефлекторов на дымопровод, принцип их работы схож:

• Движению воздушных потоков, которые попадают в дымопровод, мешают стены цилиндра, который размещен в высшей части дефлектора. Выходит так, что воздушные потоки ударяются об него и толика воздушной массы из струи подымается вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымопровода.
• По итогу, выходит, что скорость движения выхода дыма из трубы становится больше, при всем этом, тяга возрастает в разы, что в свою очередь, наращивает продуктивность работы самого дымопровода.
• При наличии дефлектора, совершенно неважно, какова скорость движения потока воздуха снаружи, и с какой стороны дует ветер, поэтому как в цилиндре имеются особые зазоры, которые и подсасывают дым воздухом.

Особенности таковой конструкции

Если же ветер дует из-под низу, под колпаком конструкции создаются некоторые завихрения, которые и становятся предпосылкой замедления выхода дыма (это малозначительный, но все таки, недочет рассматриваемых изделий). Да и тут есть выход, а конкретно решение таковой проблемы – установление перевернутого конуса под самим зонтиком устройства.

Дефлекторы на дымопровод – достаточно обыкновенные по конструкции и собственному механизму работы устройства, но при всем этом, их продуктивность, вне сомнения, можно именовать, высочайшей. Каждое устройство, и дефлекторы не являются исключением, имеют некоторые недочеты, но если вести общий анализ всех имеющихся черт и способностей данного приспособления, то плюсы и положительные моменты очевидно имеют достоинства над минусами и недочетами.

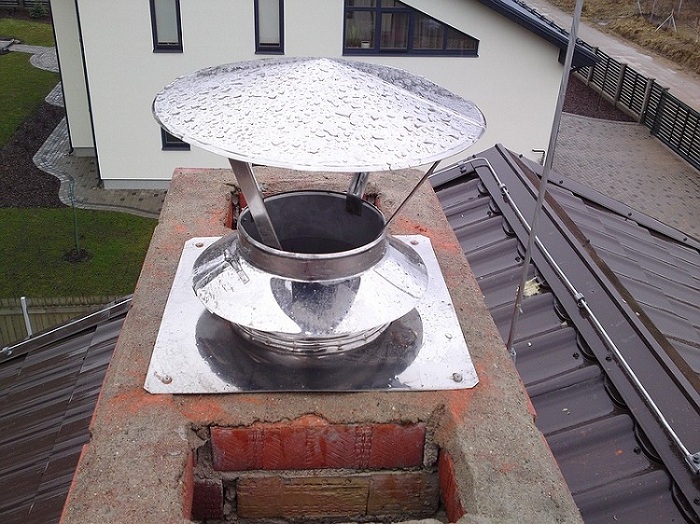

Установка дефлектора на трубу дымопровода

Правильное изготовка таковой конструкции не является залогом фуррора его эксплуатации, поэтому как установка, являющийся заключительным шагом для использования устройства, играет более важную роль.

Устанавливается дефлектор на дымопровод, при этом просто установить будет, как без помощи других изготовленную конструкцию, так и приобретенную в магазине. Так как устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его нужно собрать в единое целое. Сделать дефлектор, аннотация и чертежи которого будут разобраны ниже, устанавливать довольно легко, и доп умений и познаний в этом случае не пригодится.

Метод монтажа будет зависеть от самой трубы дымопровода, на которой будет размещен дефлектор. В большинстве случаев, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при всем этом не обойтись без сверления отверстий в самом дымопроводе). Если материал, которым покрыта крыша просто воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

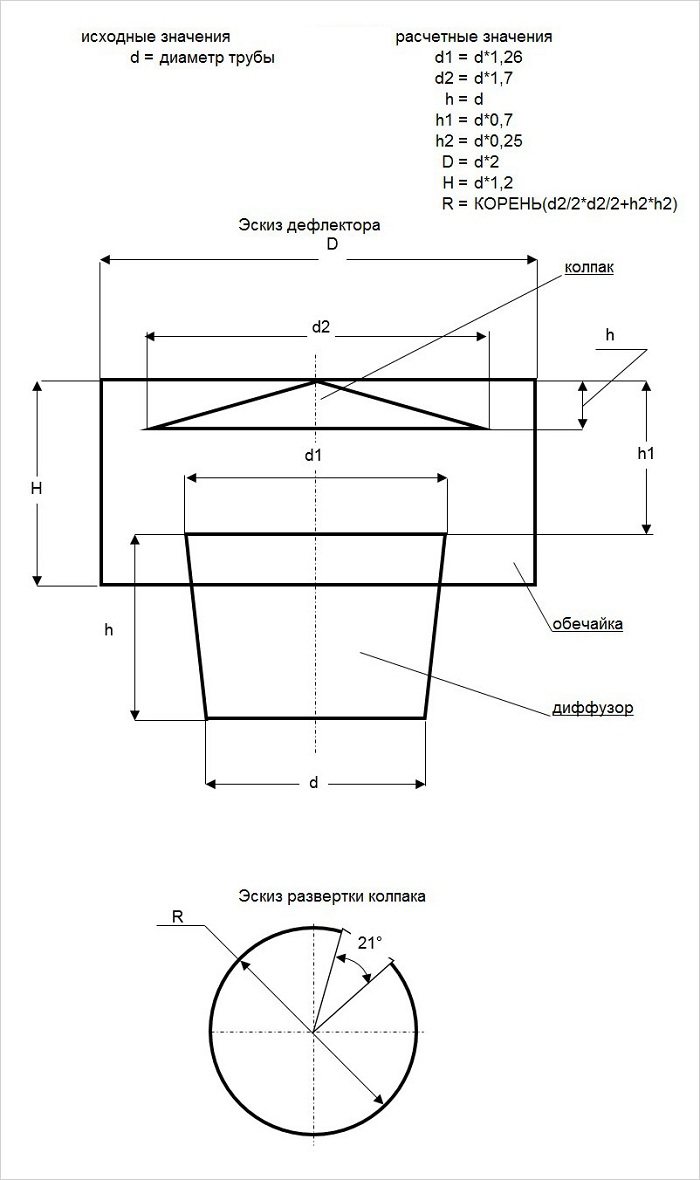

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет последующая:

1. Делаем чертеж всех деталей на бумаге (при этом, полую их величину), вырезаем соединяем меж собой.
2. При совпадении всех характеристик на картонном макете, все то же самое делаем на железном листе.
3. На железном кусочке вырезается форма диффузора и скручивается в цилиндр.
4. Чтоб соединить все детали дефлектора, необходимо аккуратненько просверлить отверстия в элементах и использовать болты либо особые заклепки для сотворения единой конструкции.
5. Потом делается колпак, полосы, все раздельно изготовленные детали соединяются воедино.

Ничего сложного в процессе производства дефлектора на трубу своими руками нет, основное, придерживаться правилам сборки и не забывать о правильном подборе всех характеристик конструкции.
